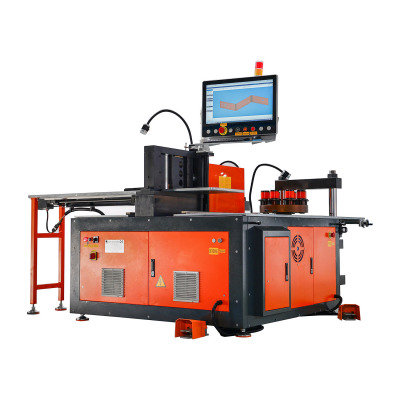

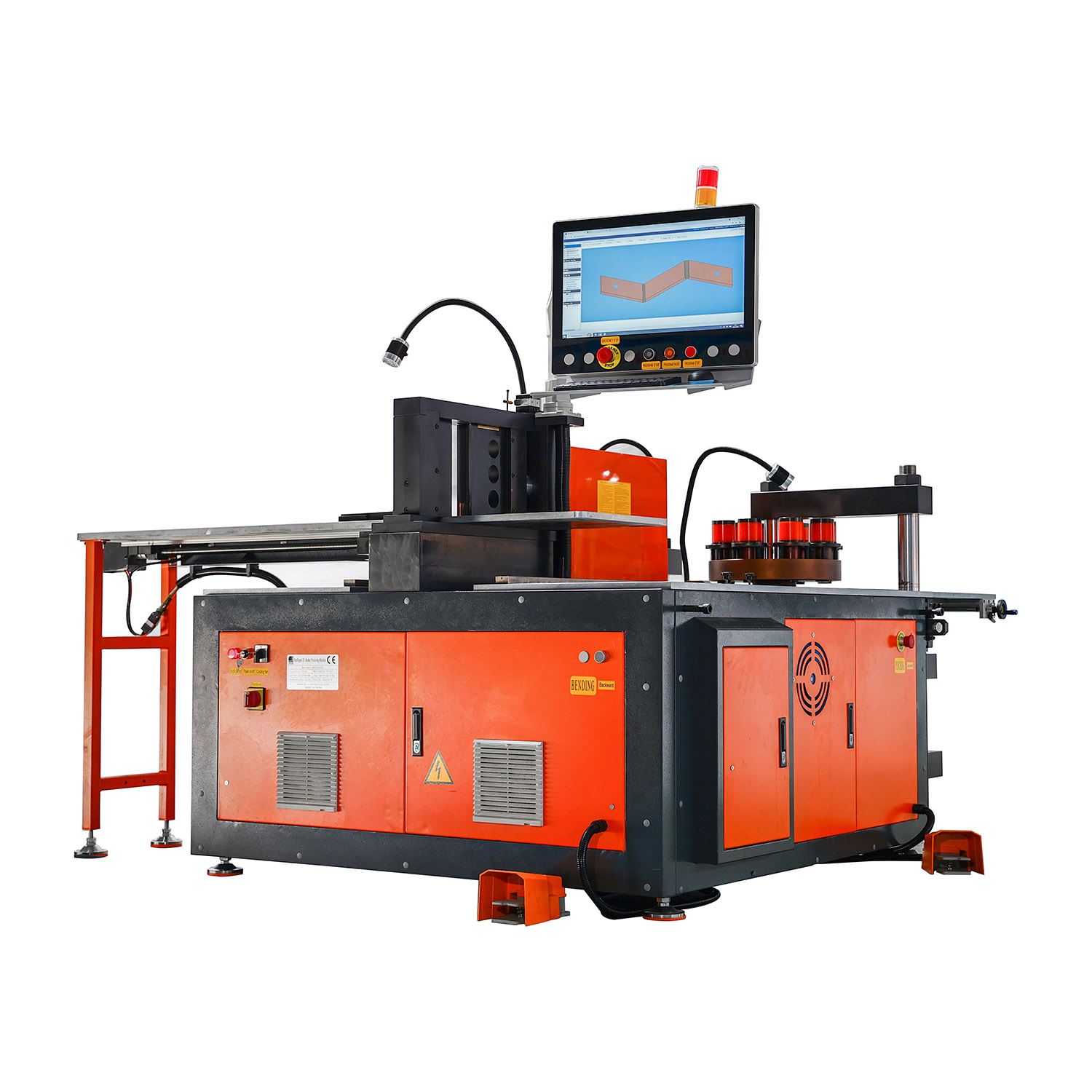

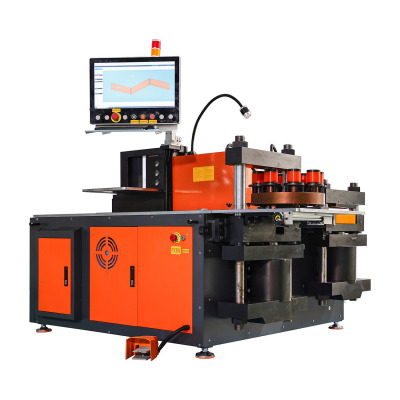

最新智能三工位母线加工设备-603

产品说明

“告别数控,开启智能” 倍恩智能是全球智能母线加工机的引领者,智能三工位母线加工机区别于现在市场上流行的一般三工位母线加工机,采用了触摸屏电脑控制,可以直接绘图或读取Solid works图纸,是数控折弯机与传统三工位的有机结合!



 机器优点

1. 倍恩3D智能控制中心

2. 3D绘图软件

3. 全自动数控折弯

4. 折弯顺序模拟演示

5. 2D/3D图形直接读取

6. 转塔冲孔 6冲、8冲

7. 一机多用:平弯,立弯,扭花,压花,压线鼻,Z型弯,U型弯,剪断,冲孔

8. 智能铜排管理软件(选配)


产品参数

主要配置

工作台尺寸(mm)

机器重量(Kg)

电机数量

电机总功率(KW)

工作电压(V)

油泵数量 (MPa)

控制方式

一层:1500X1200

1460

3+1

11.37

380

3X31.5

PLC+折弯角度数控

二层:840X370

主要技术参数

名称

材质

加工厚度X宽度 (iran)

最大冲孔

最大输出力(KN)

冲孔单元

铜/铝

厚度15

ø32 (厚度10mm

ø25 (厚度15mm)

350

剪切单元

铜/铝

单剪:15X160

350

折弯单元

铜/铝

平弯:15X160

 立弯:12X120

350

设备空载噪音

<40dB

折弯精度

±0.5°


设备负载噪音<70dB



自动折弯定位CNC Busbar Punching Machine Busbar Bending Machine Multifiction Busbar Processing Machine
西门子可编程控制器和伺服控制CNC Busbar Punching Machine Busbar Bending Machine Multifiction Busbar Processing Machine

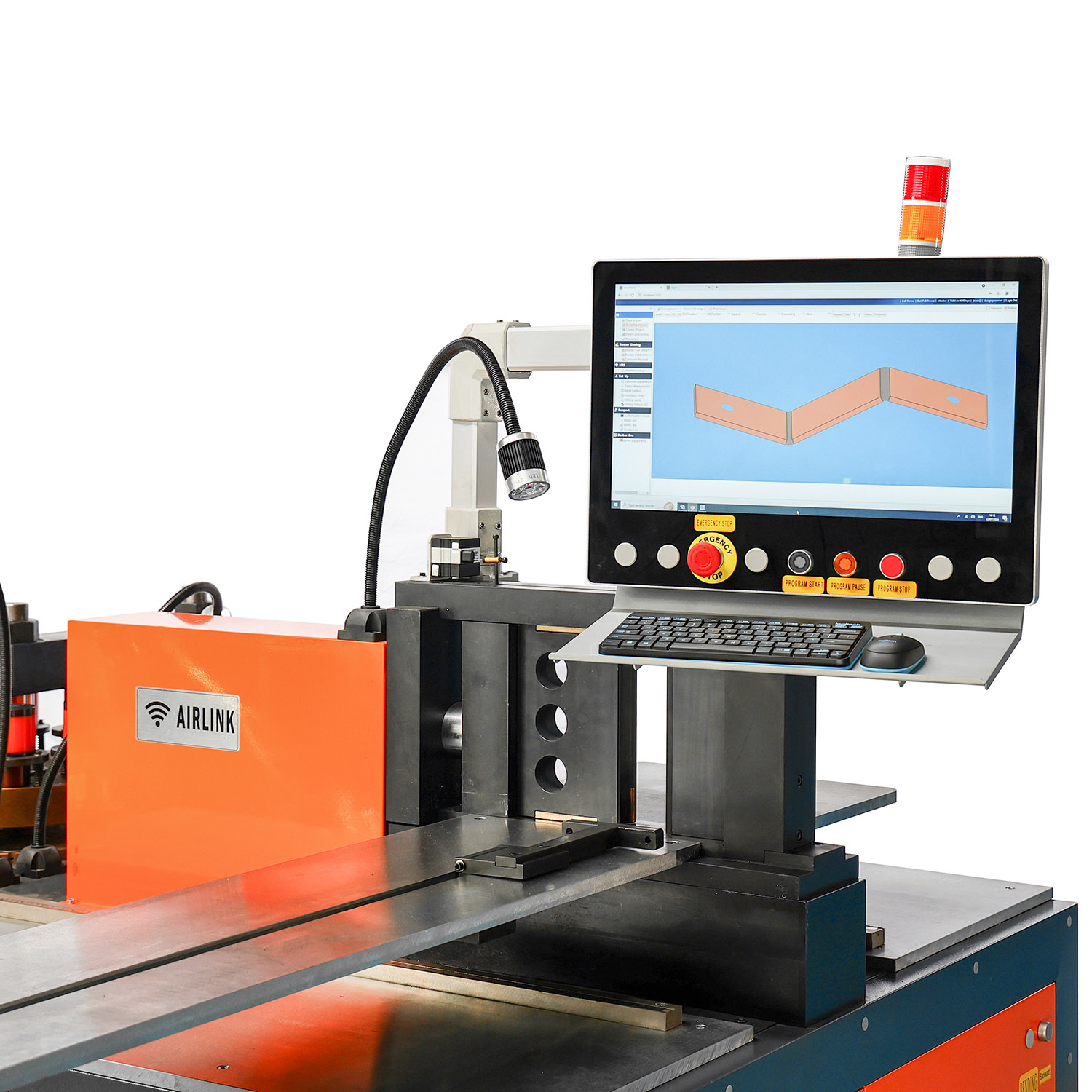

视窗一体式触摸屏电脑第一个三维母线设计软件,
可以读取计算机辅助设计或实体工程图纸


CNC Busbar Punching Machine Busbar Bending Machine Multifiction Busbar Processing Machine
直接联网WIFICNC Busbar Punching Machine Busbar Bending Machine Multifiction Busbar Processing Machine
剪切单元:采用一体锻造剪切结构,能确保长期使用永不变形,上刀和下刀垂直平行安装,保证了剪口平整、无废料,避免了双立柱剪切结构上下不同心缺陷,采用单剪方式,剪切无废料,可节省原材料。

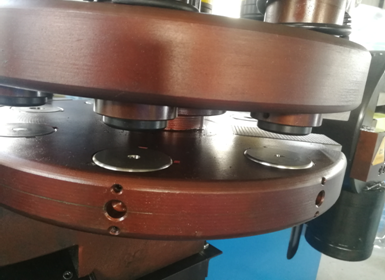

冲孔单元:采用球墨铸铁材料八模位整体式转盘,转盘为一体加工件,模具安装孔为数控加工,精度高寿命长,通过更换模具能完成冲圆孔、长圆孔、方孔、压花等工艺。
折弯单元:采用球墨铸铁一体铸造开式结构,确保长期使用不变形。相比使用横梁加螺丝固定 的闭式结构,其模具简单、更换方便、看折弯点更精准,通过更换模具可进行折平弯、折立弯、折 弯管、压线鼻、折铜棒等操作
极大地节约成本并让客户受益CNC Busbar Punching Machine Busbar Bending Machine Multifiction Busbar Processing Machine

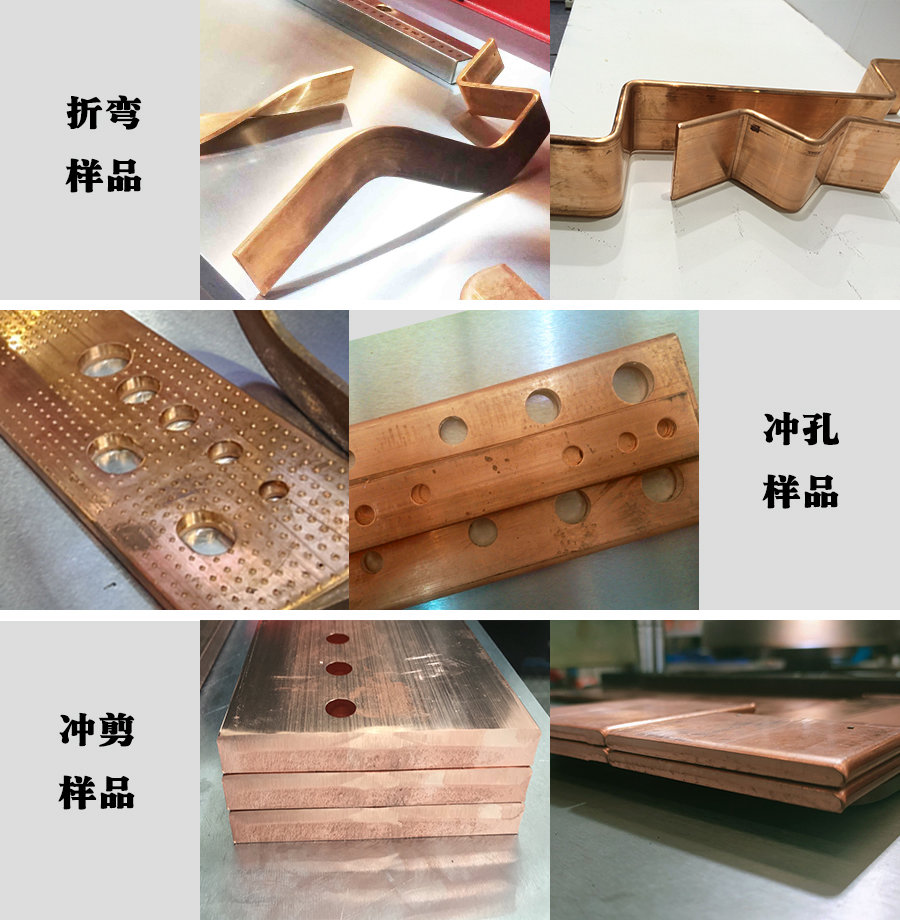

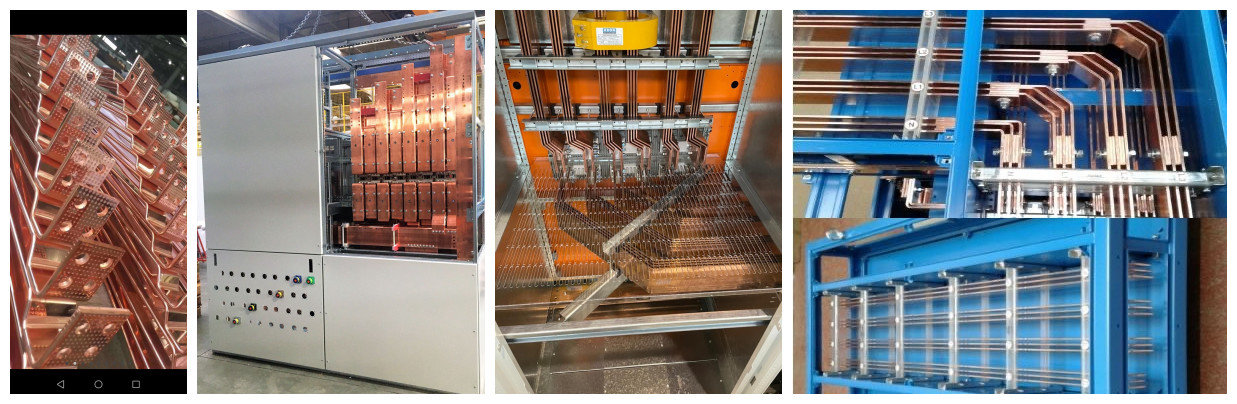

客户产品图片


包装发货

 全球客户


证书展示




我们的服务

★ 查询将在2小时内回复。

★ 从下单到交货的全程跟踪服务。

★ 我们可以提供专业的安装指南。

★ 一年保修和全方位售后服务。

★ 可为我们的客户提供定制设计和流程图。

★ 独立的R&D团队和严格科学的管理体系。
